產品中心 斗式提升機系列

NE、NSE型斗式提升機

生產廠家：石家莊市永興機械有限公司
設備品牌：永興
咨詢電話：13303110942 （同微信）
13303110942 （同微信）
在線訂購

NE、NSE型斗式提升機

產品名稱：NE、NSE型斗式提升機

NE、NSE系列斗式提升機適用于垂直輸送粉狀、小顆粒和小塊狀干態物料的連續輸送機械設備。該系列設備結構簡單、運行平穩可靠、安裝維修方便、提升高度高、密封性能好，廣泛應用于冶金、電力、化工、礦山、建材、糧油等行業。

結構特點及工作原理：

NE、NSE系列斗式提升機是由機尾部件、機頭部件、斗鏈組件、驅動裝置組件、全封閉機殼構成，設備運行時無物料外泄，提升輸送鏈采用沖壓板式鏈，分單鏈及雙鏈兩種布置型式，頭部設置逆止器，逆止可靠。設備的進出料口，提升高度可根據工藝要求靈活設計布置。

物料經設備進出料口均勻地導入安裝固定在作連續封閉運行的提升鏈上的料斗，將物料從機尾進料口處提升至機頭出料口處排出，實現單點進料，單點重力式或混合式卸料。

提升輸送鏈采用重錘杠桿式自動張緊裝置，保證提升鏈在運行中始終保持適度張緊裝置，使設備處于最佳運行狀態。

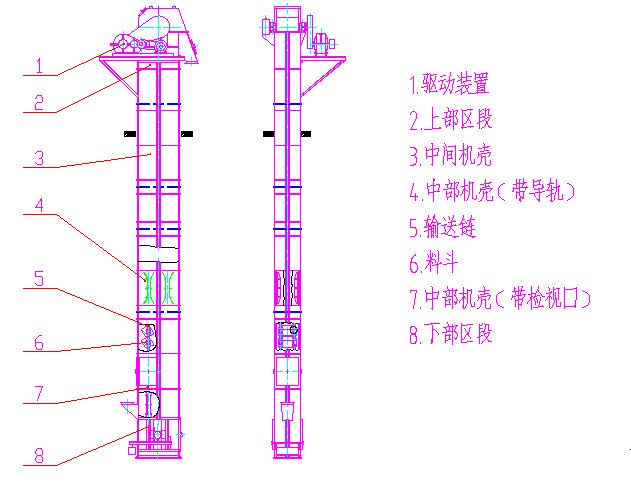

NE、NSE型斗式提升機結構示意圖：

NE、NSE型斗式提升機

NE型斗式提升機主要技術參數：

型號	輸送量m³/h	斗容L	斗寬mm	斗距mm	斗速m/s	主軸轉速r/min	物料最大寬度mm
NE15	15	2.5	250	203.2	0.5	19.5	--
NE30	32	7.8	300	304.8	0.5	16.45	65
NE50	60	14.7	300	304.8	0.5	16.45	65
NE100	110	35	400	400	0.5	14.13	95
NE150	170	52.2	600	400	0.5	14.13	95
NE200	210	84.6	600	500	0.5	10.9	125
NE300	320	127.5	600	500	0.5	10.9	125
NE400	380	182.6	700	600	0.5	8.3	145
NE500	470	260.9	700	700	0.5	7.1	165
NE600	600	300.2	700	700	0.5	7.1	165
NE800	800	501.3	800	800	0.5	7.1	195

NSE型斗式提升機主要技術參數：

型號	輸送量m³/h	斗容L	最大鏈速m/min	物料最大粒度mm
				占百分比%
				10	25	50	75	100
NSE100	170	73	65.4	20	15	10	7	5
NSE200	230	97	65.4	35	30	20	15	10
NSE300	308	121	65.4	35	30	20	15	10
NSE400	360	157	65.4	50	40	30	25	20
NSE500	480	210	65.4	50	40	30	25	20
NSE600	600	240	66	50	40	30	25	20
NSE700	700	280	66	65	60	40	35	30
NSE800	800	320	66	65	60	40	35	30
NSE1000	1000	391	66	65	60	40	35	30
